AutoCad_3D Design 103

畫線

切換等角, 按拉

移動實體

切換前視圖, 畫截面

掃描

移動實體

聯集, 完成A型式

切換前視圖, 改變截面

切換等角, 掃描

移動

聯集

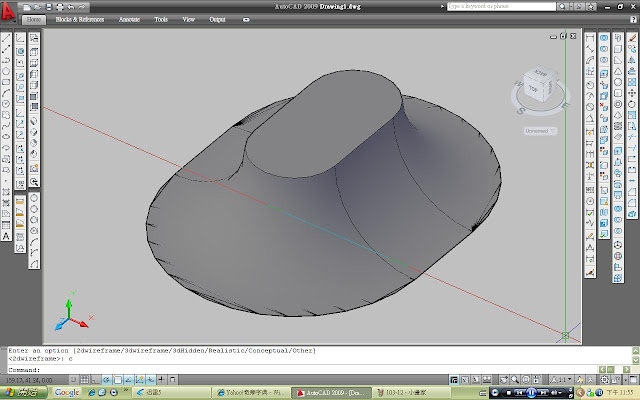

完成B型式

SolidWorks Design 103

上基準面

畫線

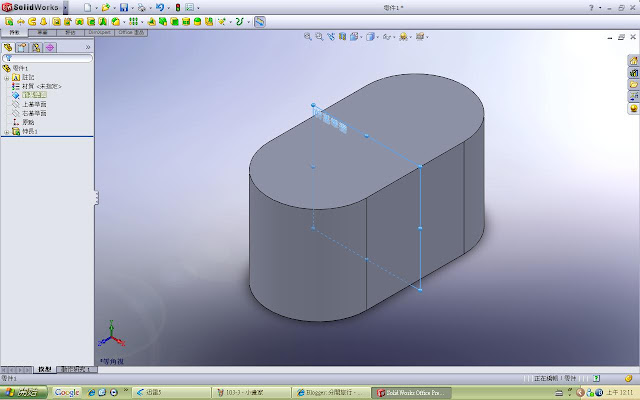

長出

前基準面

封閉截面

參考圖元

掃出特徵

完成A型式

修改截面

掃描特徵

完成B型式

Pro Engineer Design 103

掃描特徵

在TOP基準面草繪路徑

畫線, 標尺寸

增加內部因素

畫截面

完成A型式

修改截面

完成B型式

AutoCad_3D Design 102

右側視圖, 畫建構線

畫線(白色)

刪除建構線

做面域

切換等角

旋轉

圓角

完成圖形

SolidWorks Design 102

右基準面

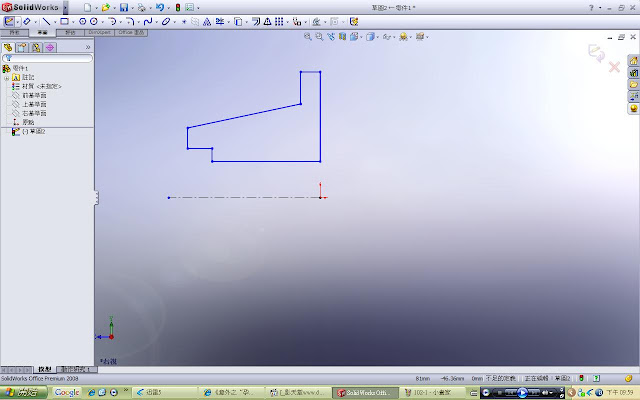

畫線

標尺寸

旋轉

圓角

完成圖形
